M12 转 RJ45 工业以太网线 4 芯 D 型 / 8 芯 A 型 / X 编码高柔屏蔽拖链线缆
M12 to RJ45 Industrial Ethernet Cable 4-Core D-Code / 8-Core A/X-Code High-Flex Shielded Drag Chain Wire
一、核心产品亮点
多规格 M12 接头全覆盖
编码区分：4 芯 D 编码、8 芯 A 编码、8 芯 X 编码；分公头、母头，直头 / 弯头可定制，适配 Profinet、EtherCat、GigE 工业相机等以太网设备。
双端接头组合

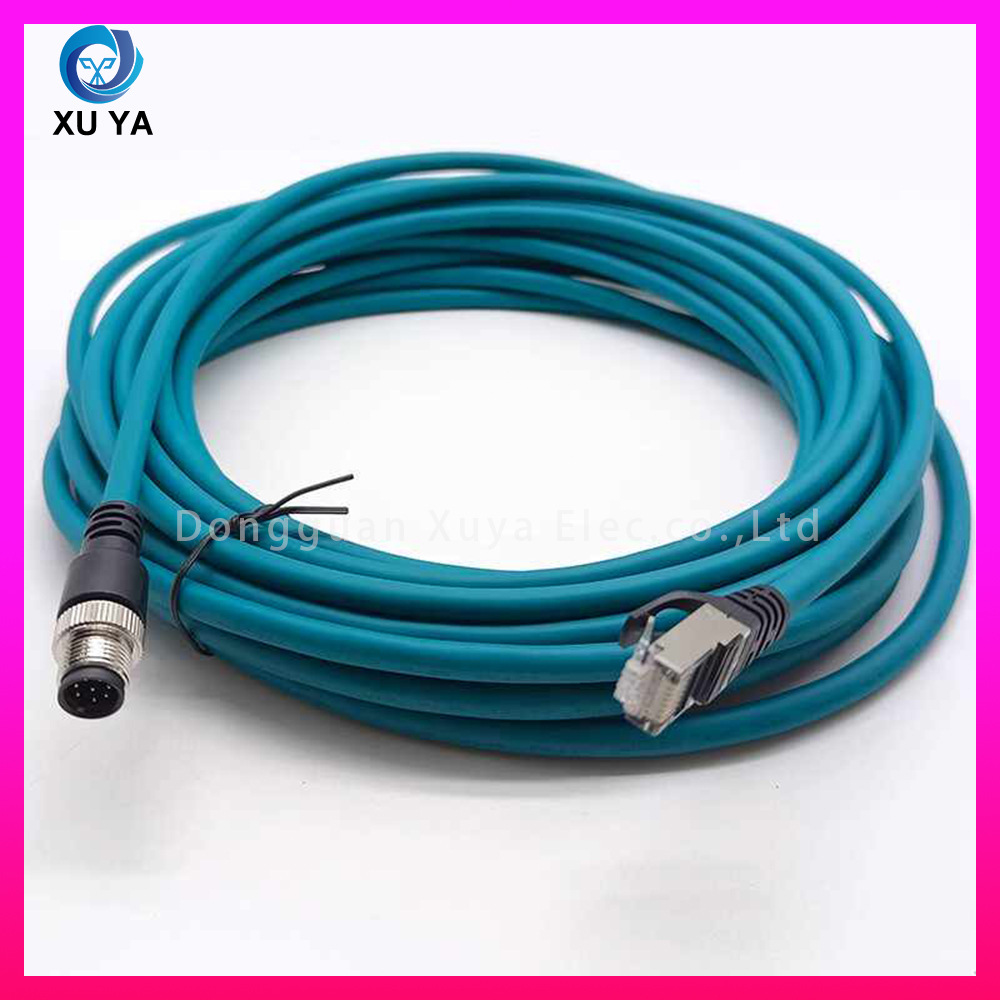

一端 M12 航空插头，一端标准 RJ45 水晶头，即插即用，省去转接端子，简化控制柜、自动化设备布线。
高柔拖链专用线缆
多股超细镀锡铜导体，耐上万次往复弯折；双层屏蔽（铝箔 + 镀锡铜编织网），有效抵御伺服、变频器电磁干扰，千兆 / 万兆传输无丢包。
工业级耐磨外被
蓝绿色 / 绿色 TPU/PVC 耐油阻燃护套，耐磨损、耐油污、耐高低温，适配车间恶劣工况。
二、详细产品描述
本款 M12 转 RJ45 工业以太网线专为工业自动化、机器视觉场景研发，兼容工业相机、PLC、伺服控制器、Profinet/EtherCat 总线设备。

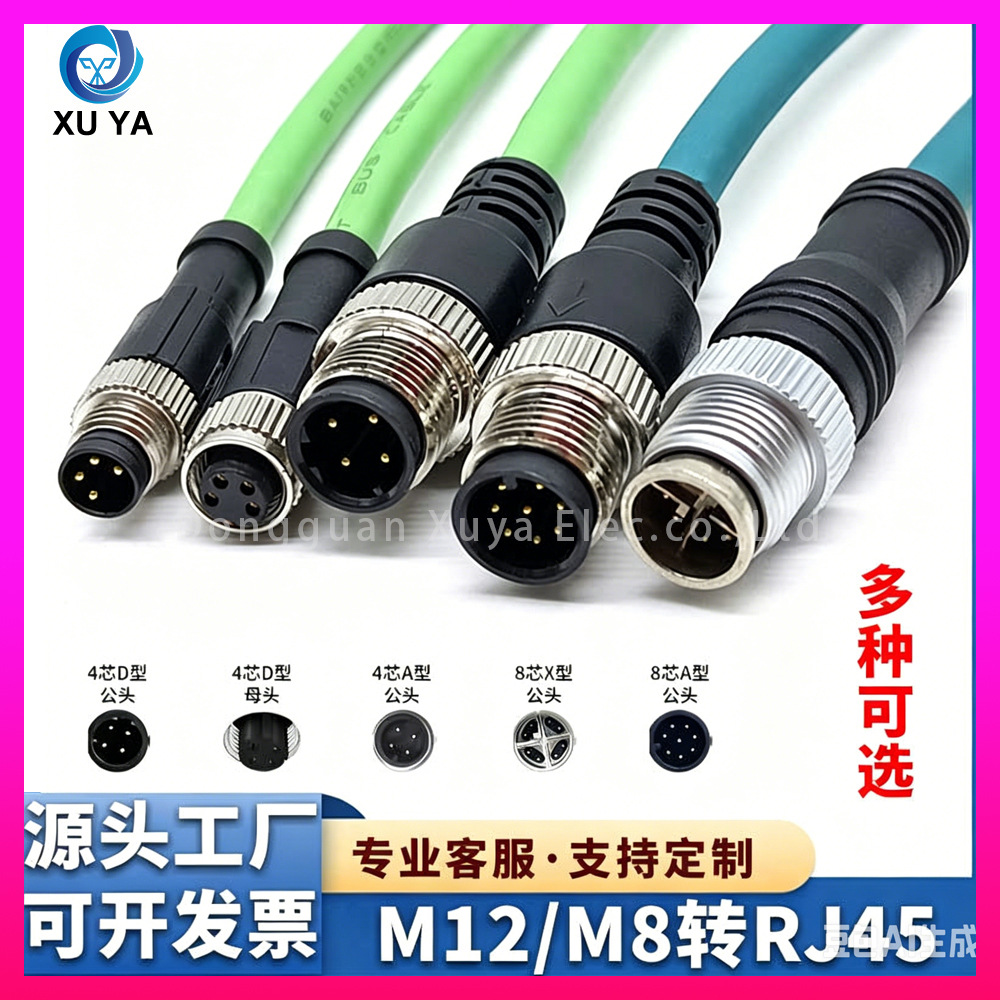

接头规格分类
4 芯 D 编码 M12：Profinet 标准通讯线，千兆传输，多用于 PLC、工业交换机组网；
8 芯 A 编码 M12：通用 8 芯以太网，适配普通网口传感器、小型视觉设备；
8 芯 X 编码 M12：万兆高速传输，GigE 工业相机专用，高分辨率图像传输低延迟不丢帧。

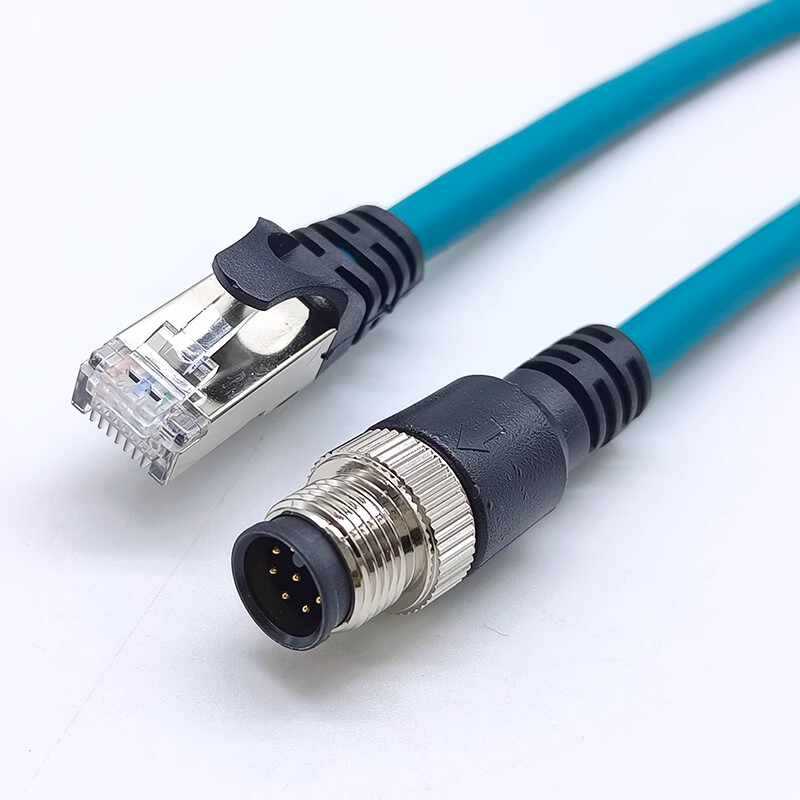

接头采用金属螺纹锁紧结构，滚花外壳防滑，拧紧后完全锁死接口，设备震动、拖链移动时不会松脱掉线；防水防尘，适配设备户外 / 密闭柜体安装。
线缆结构性能
线缆内部 4 对双绞信号线，搭配十字隔离骨架降低线间串扰；内层铝箔全覆盖屏蔽 + 外层镀锡铜编织网双重抗干扰，隔绝工业现场电机、变频器产生的杂波干扰，保证稳定高速通讯。
导体采用多股超细镀锡铜丝，弯曲半径小，高柔韧性，可长期放置拖链内部往复运动；外被选用耐油 TPU 材质，抗老化、耐磨损，长期车间使用不易开裂。
定制与现货说明

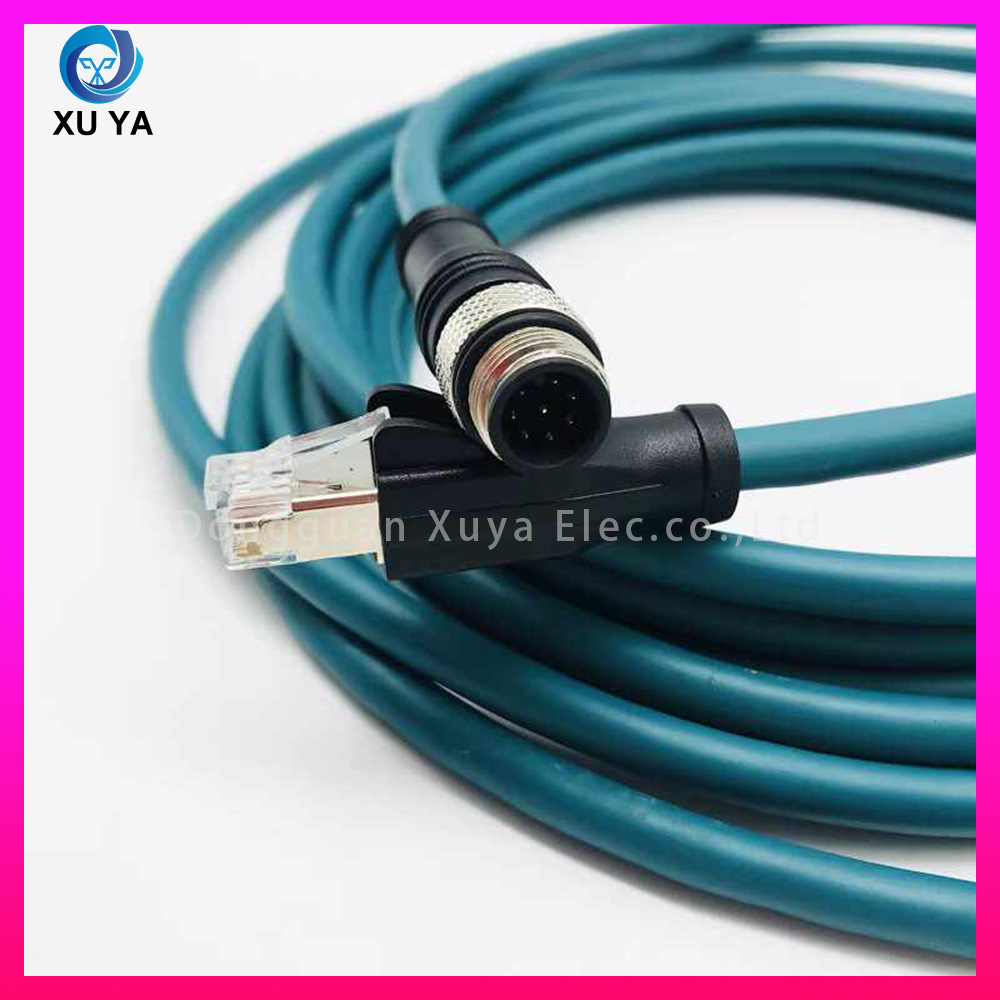

常规标准长度现货常备；支持按需裁切任意长度、90° 弯头 M12、定制外皮颜色；可加工两端成型成品线，无需客户二次压接。源头工厂可开具增值税专用发票，大批量自动化项目线束可优惠排产。
1.Q：D 编码、A 编码、X 编码 M12 网线分别用在什么设备？
Q: What equipment are D-code, A-code and X-code M12 network cables used for respectively?
A：4 芯 D 编码适配 Profinet 总线、PLC 交换机；8 芯 A 编码通用工业传感器；8 芯 X 编码万兆高速，适配巴斯勒、海康 GigE 工业相机。
A: 4-core D-code matches Profinet bus and PLC switches; 8-core A-code for general industrial sensors; 8-core X-code supports 10G high speed, compatible with Basler, Hikvision GigE industrial cameras.
2.Q：这款线缆能否放进拖链长期往复弯折使用？
Q: Can this cable be used for long-term reciprocating bending inside drag chains?
A：可以，内部多股超细镀锡铜导体，搭配柔性 TPU 外皮，耐上万次弯折，专为自动化拖链移动布线设计。
A: Yes. The internal multi-strand ultra-fine tinned copper conductors with flexible TPU jacket can withstand tens of thousands of bends, specially designed for drag chain mobile wiring.
3.Q：双层屏蔽结构有什么作用？
Q: What is the function of double shielding structure?
A：内层铝箔隔绝高频信号干扰，外层镀锡铜编织网抵御低频电机、变频器干扰，双重防护，避免网络信号衰减、图像传输丢帧。
A: The inner aluminum foil isolates high-frequency signal interference, and the outer tinned copper braided mesh resists low-frequency interference from motors and inverters. Double protection prevents network signal attenuation and frame loss during image transmission.
4.Q：M12 接头螺纹锁紧结构有什么优势？
Q: What are the advantages of M12 connector thread locking structure?
A：金属螺纹拧紧后牢牢锁死接口，工业设备持续震动、拖链来回拉动时不会松动脱落，保障设备不间断通讯。
A: The metal thread tightly locks the interface after tightening. It will not loosen or fall off under continuous equipment vibration and drag chain pulling, ensuring uninterrupted equipment communication.
5.Q：现货和定制成品线束分别多久发货？
Q: What are the delivery lead times for stock cables and customized finished wire harnesses respectively?
A：标准长度直头成品线现货当天 / 次日发出；弯头、特殊长度、彩色外皮定制线束交期 3-7 个工作日。
A: Standard-length straight finished cables are shipped same day or next day; customized harnesses with elbow connectors, special lengths or colored jackets take 3-7 working days.
